Пример расчета мощности излучения

Основным параметром при проектировании отопления на базе инфракрасных обогревателей является определение плотности мощности (количество мощности, приходящейся на квадратный метр обогреваемой площади), измеряемое в Вт/м2. Ниже представлены ориентировочные значения необходимой плотности мощности для достижения заданой температуры в помещениях с разной термоизоляцией.

Тип помещения   Плотность мощности, Вт/м2 для достижения температуры
13 0С 16 0С   19 0С
Помещение с хорошей теплоизоляцией   60 80 100
Помещение с слабой теплоизоляцией   90 120 150
Неизолированное помещение   200 230 260
Полуоткрытое помещение 230 280 330

 При выборе плотности мощности следует учитывать, что инфракрасный обогрев создает ощущение, что температура окружающего воздуха на 3-4 градуса C выше, чем есть на самом деле.

Инфракрасные обогреватели устанавливаются на стенах либо подвешиваются к потолку таким образом, чтобы поток излучения был направлен на обогреваемый объект. Здесь представлены рекомендуемые расстояния от поверхностей при монтаже обогревателей. Покрытие отапливаемой площади должно быть равномерным, чтобы достигнуть однородной плотности мощности.
Рекомендуемая высота установки обогревателей: от 2,5 м до 3,5 м.
Ниже приведена площадь покрытия одним обогревателем в м2 в зависимости от способа крепления и высоты установки.


Настенное крепление

Высота установки



2,5 м 3,0 м 3,5 м

Отапливаемая площадь


8 м2 20 м2 40 м2
Потолочное крепление
Высота установки   2,5 м 3,0 м 3,5 м
Отапливаемая площадь   17 м2 24 м2 32 м2

ПРИМЕР РАСЧЕТОВ И РАЗМЕЩЕНИЯ РАДИАТОРОВ

Помещение мастерской размерами: 10м длина, 5м ширина, пл 50 м2, со слабой термоизоляцией, ожидаемая температура - 16 0С.
Плотность мощности составит 120 Вт/м2, настенное крепление, высота установки - 3м.
Полная мощность: 50 м2 х 120 Вт/м2 = 6000 Вт.
  Количество радиаторов ЭИУС 212: 6 шт.

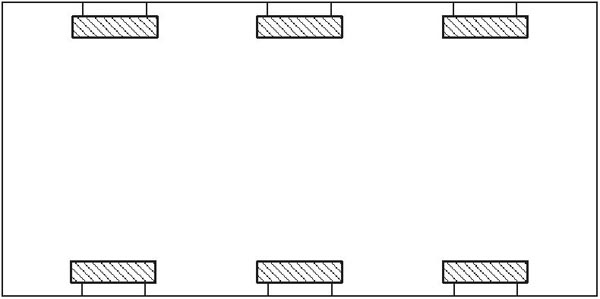

Размещение радиаторов, как на рисунке:

Image title



описание
