Главная ► Карбидокремниевые нагреватели

Карбидокремниевые нагреватели

Карбидокремниевые нагревательные элементы производятся из рекристаллизированного Image titleальфа карбида кремния и разработаны для применения в самом широком спектре высокотемпературного промышленного оборудования. Работают при температурах от 600град C до 1600 град C как на воздухе, так и в контролируемых атмосферах, хотя рабочая атмосфера печи будет определять максимальную рекомендуемую температуру на элементе.

Карбидокремниевые нагревательные элементы могут быть установлены как вертикально, так и горизонтально, и, так как материал жесткий, даже при максимальных рабочих температурах не требуется наличия каких-либо специальных поддерживающих приспособлений. Позволяют работать при гораздо больших электрических нагрузках, чем металлические элементы, в тоже время сохраняя превосходные рабочие характеристики как при непрерывных, так и при циклических термических процессах.

Вышеуказанные факторы в значительной степени влияют на сокращение затрат при конструировании печи и упрощают ее последующее техническое обслуживание. Элементы могут быть легко заменены даже "на горячую", что сводит к минимуму простой печи. Нагревательные элементы производятся в виде стержней или трубчатыми с диаметрами от 10 мм до 55 мм.

Нагревательные элементы изготавливаются из гранул альфа карбида кремния высокой чистоты, экструдируемых в форме стержней или труб, которые затем подвергаются рекристаллизации при температуре более 2500 град C. Рекристаллизация создает прочные  однородные связи между смежными зернами, а гранулометрический состав тщательно контролируется для достижения оптимальной плотности и сопротивления к рабочей атмосфере.

Одностержневые и многостержневые элементы

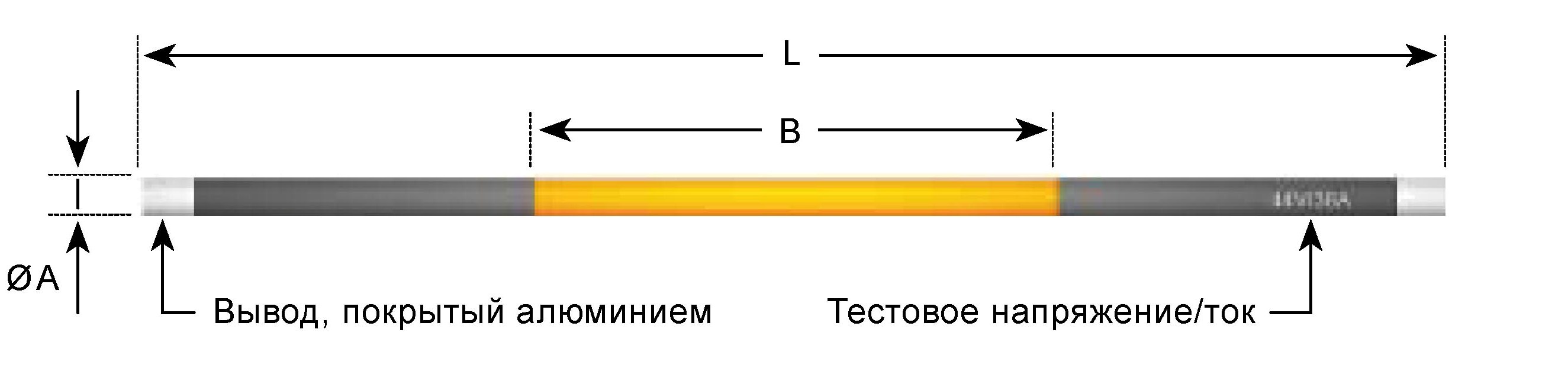

Одностержневые, правило, состоят из центральной горячей зоны и двух холодных выводов с низким сопротивлением. При необходимости возможно изготовление элементов с неодинаковыми по длине холодными выводами. Исходя из применения, нагревательный элемент может состоять из одного цельного стержня или из трех частей. Отличительная черта цельной конструкции в том, что она не имеет точек соединения, а пористая структура холодных выводов пропитана кремниевым сплавом с низким удельным сопротивлением. Особенность элемента, состоящего из 3-х частей в том, что его холодные концы с низким сопротивлением присоединены к горячей зоне надежным и прочным реакционно-связанным способом.

Удельное сопротивление материала горячей зоны значительно выше, чем холодных выводов, и, при прохождении электрического тока, основная масса тепла вырабатывается именно в горячей зоне. Холодные выводы, проходящие через футеровку печи, остаются относительно холодными. Они покрыты алюминием для создания надежного электрического контакта (с низким сопротивлением) между элементом и алюминиевыми контактными проводниками.

Стандартные элементы производятся с диаметрами от 10 до 55 мм. Элементы с диаметром 10 мм изготавливаются в виде стержней. Все остальные элементы - трубчатые.

Многостержневые нагревательные элементы изготавливаются из 2, 3 или 4 карбидокремниевых стержней из одного и того же материала и являются стандартными элементами, каждый стержень которых состоит из двух частей с четко определенной длиной горячей зоны и холодных выводов. Все стержни каждого отдельного элемента подбираются по сопротивлению для равномерного распределения нагрузки и соединяются между собой карбидокремниевым мостиком-перемычкой.

В результате особого технологического процесса присоединения все части элемента становятся единой монолитной структурой из альфа карбида кремния. Благодаря отсутствию клея и сварных швов ничто не ограничивает температурные возможности полученного таким образом элемента. Мостик-перемычка не является частью горячей зоны и при необходимости может использоваться в качестве крепления.

Типоразмеры и параметры одностержневых

O, мм

L общая мм

R (сопр) при 1100 град С Ом/мм

10

650

0,014

11

920

0,01

13

1100

0,008

16

1200

0,005

19

1600

0,004

25

1920

0,002

32

2200

0,0014

35

2300

0,0011

38

2350

0,0009

44

2700

0,0007

54

3500

0,0006

Image title

“U”- образный элемент, состоящий из двух стержней, представляет собой однофазный элемент, хотя для получения трехфазной сбалансированной нагрузки достаточно прикрепить к нему определенное количество других элементов, например два.

“CU”- тип элемента подобен типу “U”, но мостик-перемычка у такого типа короче. Такой элемент используют там, где внутреннее пространство печи ограничено.

“W”- образные элементы, состоящие из трех стержней, образуют эффективный трехфазный элемент.

“M”- образные элементы с четырьмя стержнями могут служить заменой двух “U”- образных элементов, тем самым уменьшая количество контактных соединений и отверстий в футеровке печи. При необходимости четыре стержня “М”-образного элемента могут иметь как одинаковую длину горячей зоны, так и укороченную/удлиненную горячую зону у двух внутренних стержней.

Примечание: высота мостика-перемычки “ØF”не входит в длину горячей зоны. Полную информацию о размерах и электросопротивлению можно получить из каталога “Размеры элементов”. По желанию заказчика возможно изготовление элементов с нестандартным расстоянием между стержнями элемента “D” и нестандартным расположением пазов для крепления “F”.

Область применения карбидокремниевых нагревателей

Карбидокремниевые нагревательные элементы используются как в непрерывном, так и в циклическом режиме, но при температурах свыше 1400 град C рекомендуется непрерывный режим в целях обеспечения максимального срока службы. Объемные изменения, которые разрушают защитную пленку из кремнезема при охлаждении ниже 900 град C, подвергают карбид кремния дальнейшему окислению, приводящему к повышению электросопротивления. Поэтому желательно организовывать для высокотемпературных печей короткие периоды "холостого хода" при температуре около 900 град C. При температурах ниже 1400 град C нарост кремнезема относительно небольшой и поэтому негативные эффекты при цикличной работе не будут заметны, особенно, если циклы короткие.

Заказ отправляйте на e-mail: snabppt@mail.ru
