Главная ► Эластичные гибкие нагреватели ► ЭНГЛ-1

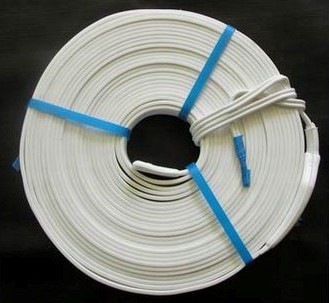

ЭНГЛ-1
Нагреватели предназначены для разогрева или компенсации теплопотерь различного технологического оборудования (трубопроводов, насосов, запорной и регулирующей арматуры, теплообменников и т. п.). Эксплуатация нагревателей допускается в макроклиматических районах умеренного климата по ГОСТ 15150-69 при относительной влажности до 100% при 25 град. С и при более низких температурах с конденсацией влаги. Нагреватели могут применяться в пожароопасных установках (наружных и в помещениях) классов П-I; П-II; П-III согласно классификации "Правил устройств электроустановок" (ПУЭ). |
Технические характеристики
Пример условного обозначения элемента нагревательного гибкого ленточного мощностью 1,63 кВт, рабочим напряжением 220 В, исполнения И, длиной активной (нагревательной) части 27,12 м ЭНГЛ-180 1,63/220 И 27,12 ТУ 63 РСФСР-3-76.
Номинальное напряжение постоянного тока и переменного частотой 50 Гц, В 220
Удельная мощность нагревателей (мощность на один метр активной части), Вт/м 40, 60, 80, 100
Длина низкотемпературных выводов нагревателей, мм 750. Примечание. Низкотемпературные выводы нагревателей по согласованию с потребителем изготавливаются больших размеров и из марок проводов, кабелей, электроизоляционные материалы которых соответствуют по нагревостойкости классу Н ГОСТ 8865-70.
По способу подключения к источнику питания нагреватели изготавливаются двух исполнений, которым присвоены следующие условные обозначения:
И - нагреватели с низкотемпературными выводами на одном коммутационном наконечнике (для индивидуального подключения к источнику питания и подключения к нагревателям исполнения "П");
П - нагреватели с низкотемпературными выводами на обоих коммутационных наконечниках (для подключения к источнику питания и между собой).
Исполнение нагревателей по способу подключения к элек трической сети и соединение между собой указаны в документации
Мощность, длина активной части нагревателей, сопротивления в зависимости от удельных мощностей и исполнений по способу подключения к источнику питания должны соответствовать указанным в табл. 1. Отклонение длины активной части не должно превышать 1,5%, величины электрического сопротивления - +5% минус 3%, мощность 10%
Пример монтажа

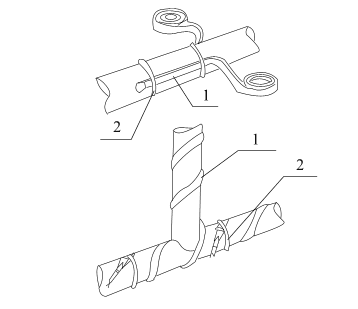

Монтаж нагревателей на трубах линейно и спирально: 1 - Нагреватель, 2 - Стеклолента | |

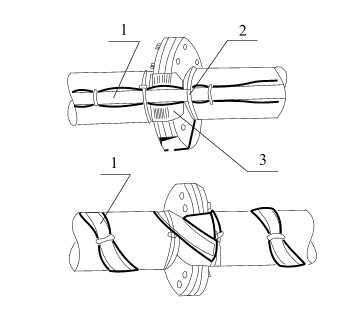

Монтаж нагревателей на фланцах трубопровода: 1 - Нагреватель, 2 - Стеклолента, 3 - Алюминиевая лента | |

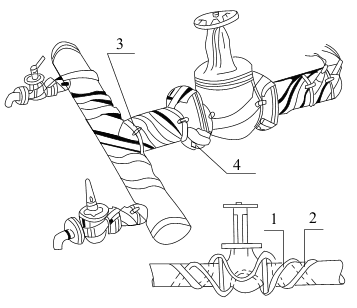

Монтаж нагревателей на отпускном коллекторе резервуара: 1,2 - Нагреватели, 3 - Стеклолента, 4 - Алюминиевая лента | |

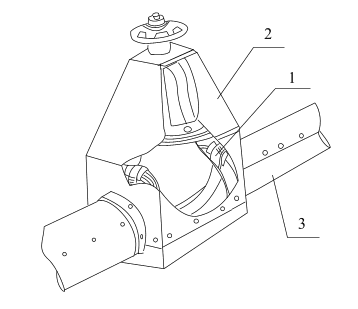

Монтаж теплоизоляции на трубопроводах и запорной арматуре: 1 - Нагреватель, 2 - Теплоизоляция, 3 - Защитная металлическая оболочка | |
Вариант подключения нагревателей к коробке с установкой монометрического электроконтактного термометра: 1 - Нагреватель, 2 - Термобаллон, 3 - Монометрический термометр, 4 - клеммная коробка, 5 - металлорукав. |
